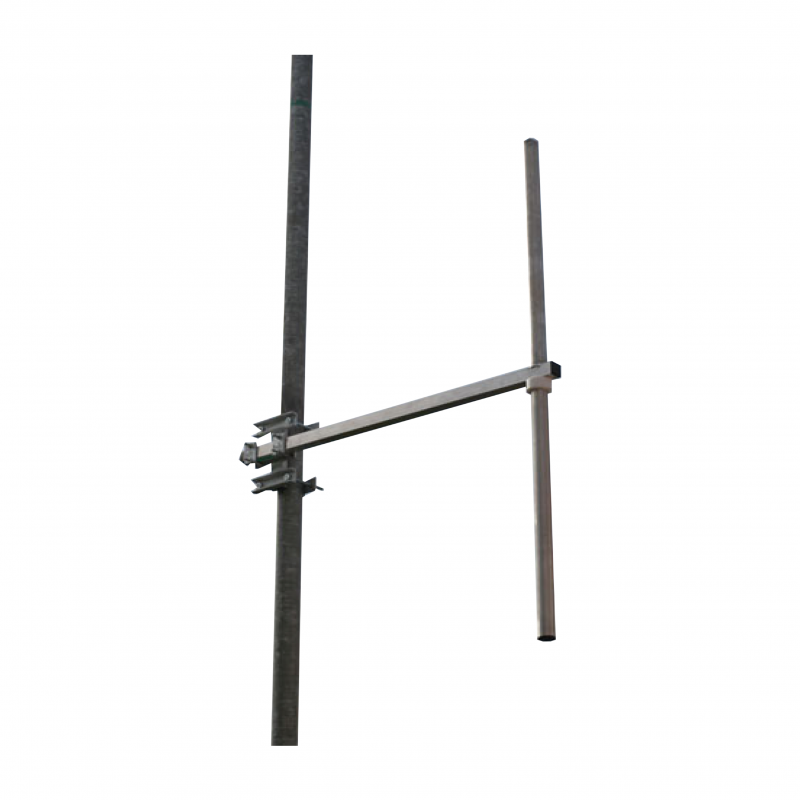

Dipôle large bande

Description

Diagramme de rayonnement vertical
Polarisation verticale

Diagramme de rayonnement horizontal
Polarisation verticale

CARACTÉRISTIQUES ÉLECTRIQUES

Gamme de fréquences 87.5 - 108 MHz
Gain 2dB (ref.dipole)
HPBW (-3 dB) H 210°
HPBW (-3 dB) V 70°
VSWR  (pire valeur) > 1.4:1 , typiquement 1.18:1
Connecteur d'entrée N femelle, 7/16 femelle ou EIA 7/8
Impédance 50Ω
Puissance maximale 800W N, 2.5KW 7/16, 5KW 7/8

CARACTÉRISTIQUES MÉCANIQUES

Montage 40-90 mm jusqu'à 120mm
Mise à la terre Éléments mis à la terre CC
Protection contre le grivage Protection PTFE
Distance d'empilage 2700 mm selon le système
Dimensions 1410mm x 1000 mm
Poids 13Kg
