Multiplexeur d'Ensemble DAB+
- Multiplexeur d'ensemble basé sur DSP
- Configuration via navigateur Web
- 3 x Gigabit Ethernet
- 2 ports USB 2.0
- 1 emplacement pour carte SD
- EDI, module ETI en option
- Alimentation redondante
- Synchronisation via NTP
- Possibilité de connecter jusqu'à 25 encodeurs
- Commutation de redondance intégrée en option
- Encodeurs intégrés en option avec entrée AES67
Description

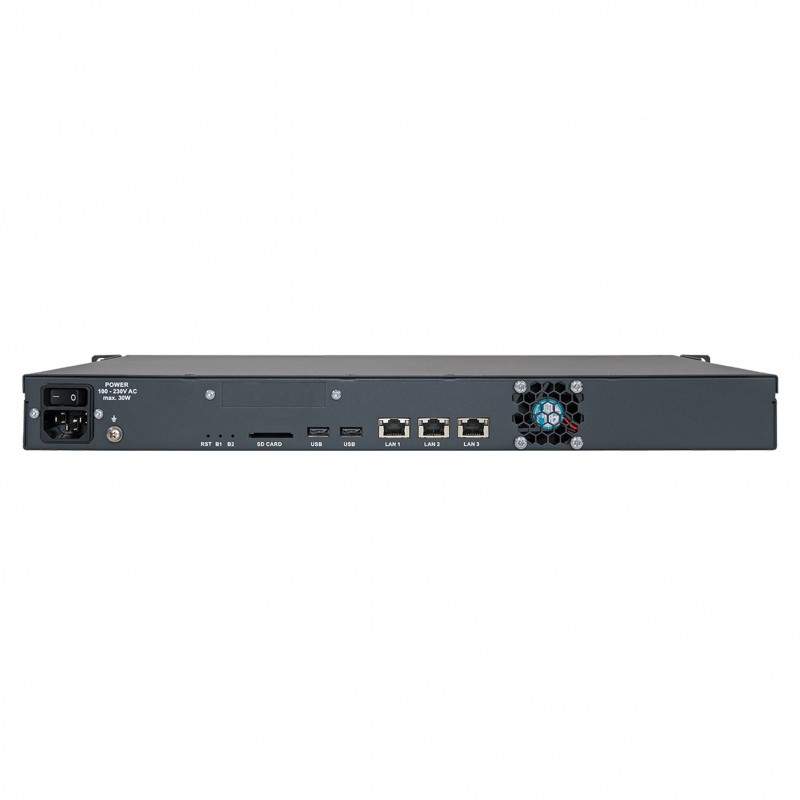

L'appareil est réalisé sous la forme d'un système 19" x 1U avec alimentation intégrée et alimentation redondante. Le système dispose d'un affichage graphique en couleur, mais un contrôle, une surveillance et une configuration plus pratiques sont possibles via un navigateur Web compatible HTML5.
Jusqu'à 25 fournisseurs de programmes peuvent être connectés via des encodeurs audio externes. L'installation des encodeurs directement dans le studio empêche efficacement la qualité audio d'être altérée par la cascade de codecs.
En option, des encodeurs audio intégrés avec entrée AES67 ou Webstream sont disponibles et des encodeurs externes et intégrés peuvent être utilisés en combinaison.
Afin de satisfaire un maximum d'applications et également pour des développements futurs, le MAGIC DABMUX plus dispose de bien plus d'interfaces que le multiplexeur Go. Il dispose donc de trois interfaces réseau Ethernet GBit, qui permettent de configurer jusqu'à trois adresses IP par interface ainsi que des VLAN. Le système propose également 2 interfaces USB 2.0 et un emplacement pour carte SD.
Une commutation de redondance EDI/ETI intégrée en option est désormais disponible.
CARACTÉRISTIQUES
| DAB Specification | ETSI EN 300401 V2.1.1 |
| Basis | DSP hardware |
| Network interfaces | 3 x LAN GbE 9 IP addresses VLAN support |
| Extension interfaces | 2 x USB 2.0 1 x SD Card Slot |
| Redundancy | with automatic adjustment |
| Synchronisation | NTP |
| Protocols Input Output |
Unicast, Simulcast, Multicast AVTMux with Secure Streaming for up to 25 encoders 4 x EDI subchannel extraction EDI(ETI) |
| Software Encoder | - |
| Reconfiguration | manual, scheduler, external (SNMP, Ember+) |
| Configuration | Web browser HTML5 |
| PAD Inserter NPAD Inserter SI | yes or via Audio Encoder (FTP) yes TA (UECP), PTy, Announcements, Service Linking |
| Supported DAB data services | Dynamic Label (+), MOT Slideshow, EPG, TPEG |
| Monitoring | SNMP v1/v2c |
| Power supply | y integrated 100 – 230 V AC Optional: 12V power supply |
| Mains frequency | 50/60 Hz |
| Power consumption | 30 W |
| GPS input (SMA) | - |
| RF output (SMA) | - |
| RF input (SMA) | - |
| Dimensions | 1U x 19” x 17,5 cm |
